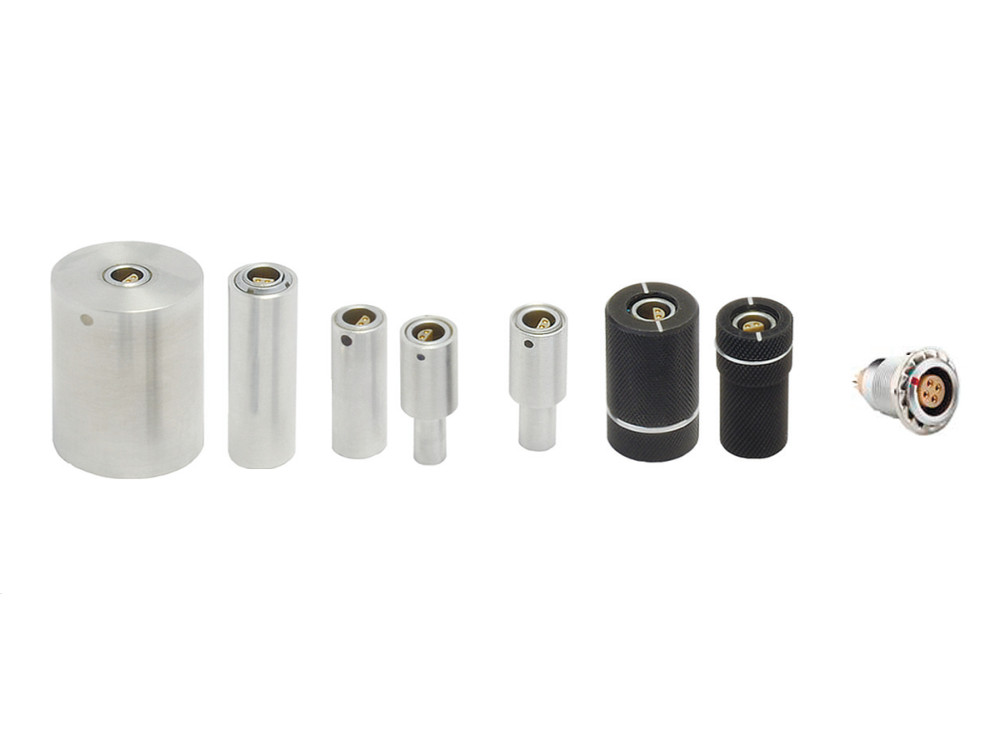

Das Sensorelement des Wandlers befindet sich an der Kopfseite, bezogen auf die X-Achse des WSW.
Kennzeichnung | Durchmesser des Arbeitsteils Ø 'D', mm | Länge, mm | Zentrale Frequenz | Anschluss | Prüfendes Material | Defekte unter der Beschichtung | Oberflächennahe Defekte | Schutzgehäuse |
SS1.5M05DA0 | 5 | 35 | 1,5 MHz | Lemo 04 | Fe/NFe | bis zu 0.3 mm | – | – |
SS650K06DA0 | 6 | 35 | 650 kHz | Fe/NFe | bis zu 0.5 mm | – | – | |
SS400K07DA0 | 7 | 35 | 400 kHz | Fe/NFe | bis zu 0.5 mm | – | – | |
SS400K08DA0 | 8 | 35 | 400 kHz | Fe/NFe | bis zu 0.5 mm | – | – | |
SS340K09DA0 | 9 | 35 | 340 kHz | Fe/NFe | bis zu 1 mm | – | + | |
SS170K13DA0 | 13 | 35 | 170 kHz | Fe/NFe | bis zu 7 mm | + | + | |
SS50K15DA0 | 15 | 50 | 50 kHz | Fe/NFe | bis zu 9 mm | + | – | |
SS25K33DA0 | 33 | 50 | 25 kHz | Fe/NFe | bis zu 12 mm | + | – |
SS | 1.5M | 05D | A | X |
1 | 2 | 3 | 4 | 5 |
1. SS ist ein Wandler zur Erkennung von Oberflächen- und Unterflächenfehlern.
2. WSW-Frequenz:
"HZ" Bezeichnung für "Hz"-Bereich; "K" Bezeichnung für "kHz"-Bereich; "M" Bezeichnung für "MHz"-Bereich.
3. Durchmesser der Arbeitsfläche, mm.
4. Bezeichnung des Wandler -Typs "А". "A" - Absolut.
5. Nummer der Änderung des Wandlers.
